Em um post anterior, foi mostrado o display HPDL-1414 ligado diretamente a um microcontrolador (PIC16F1933). Este tipo de display usa uma antiquada interface paralela já que na época em que foi lançado era uma interface muito comum. Para minhas aplicações, é bem mais útil usar uma interface I²C ou SPI. Para converter a interface paralela do HPDL-1414 em I²C foi usado o IC MCP23017 da Microchip. Ele possui duas portas de 8 vias: GPA7~GPA0 ligados a D6~D0 do HPDL-1414 e GPB7~GPB0 ligados a A1~A0 e WR de cada HPDL-1414.
 |
| Esquemático. |
A placa usa quatro displays HPDL-1414 no lado superior, totalizando 16 caracteres. No lado inferior, estão o IC MCP23017 e um microcontrolador PIC de 8 pinos (como o PIC12F1822 ou PIC12F1840). Tem dois headers: um para interface I²C e outra para programação/debug do microcontrolador. Esta placa pode ser usada também sem o microcontrolador através do header I²C.
 |
| Lado superior com os 4 displays HPDL-1414. |
 |

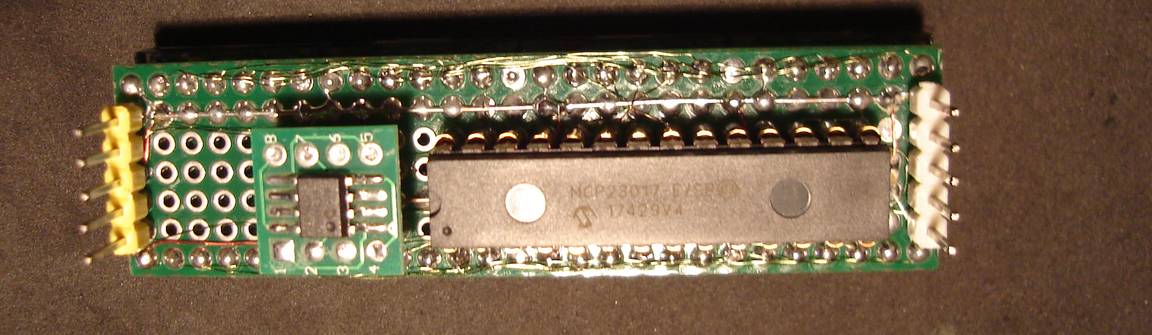

| Lado inferior com o IC MCP23017 e PIC12F1822. O header branco é a interface I²C e o amarelo a interface de programação. |
 |
| Placa vista de lado. É difícil montar assim mas fica bem compacto. |
 |
| Display em ação. Foi fotografado com um acrílico fumê para melhorar a visualização. |
 |
| Com mais iluminação mostrando o acrílico. |
 |
| Mostrando tensão e corrente do IC INA219. |
