Comprei recentemente duas unidades do display HP HPDL-2416. Este já possui um controlador integrado que aciona 17 LEDs para cada um dos 4 dígitos.
O mais interessante deste display é como os LEDs são fabricados, em vez de um cubo de cristal é um filete sendo que cada dígito tem seu tamanho aumentado através de uma lente, assim tais displays são chamados de "bubble displays". É uma tecnologia obsoleta, mas é muito bonito de se ver ao vivo. Há muitos vídeo no YouTube mostrando-os.
 |
| Display HPDL-2416 visto de cima. Note as lentes (Bubbles) para aumentar os caracteres. |
 |
| Display HPDL-2416 visto de baixo. |
Para acionar estes displays, uso um PIC16F1933 montado em uma placa onde o microcontrolador fica de um lado e os displays de outro, ficando a montagem final bem compacta. Por usar uma antiquada interface paralela, precisei usar a porta PORTA como barramento de dados e a porta PORTB como controle (endereçamento de cada dígito A1~A0, _WR e _ChipEnable).
 |
| Pinagem. Na minha aplicação não uso a função Cursor (Pinos CUE e _CU), Clear (_CLR) nem BlankDisplay (_BL). |
 |
| Disposição dos segmentos em cada dígito do HPDL-2416. |
 |
| Mapa de caracteres, muito limitado. Note que os numerais tem metade da largura das letras. |
 |
| Placa vista de cima sem os displays. |
 |
| Placa vista de baixo sem o microcontrolador. |
 |
| PIC16F1933 montado em um adaptador SOIC-DIL da Aries Eletronics, os melhores adaptadores que existem. |
 |
| Adaptador visto de baixo. |
 |
| Todos os componentes montados. |
 |
| Mostrando um texto. Note que os numerais são metade da largura das letras. |
 |
| Mais texto. |
 |

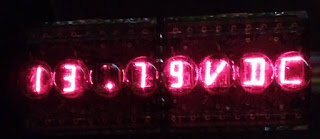

| Mostrando tensão do INA219. Note que o ponto decimal ocupa um caractere inteiro, outro aspecto negativo deste display. |
 |
| Mostrando corrente do INA219. |
